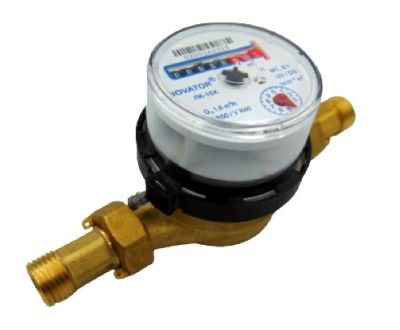

Лічильники води Novator крильчасті ЛК, призначені для вимірювання об'єму питної води, що протікає через них в системах водопостачання, протікає під тиском не більше 1 МПА і для температур від 5 ° С до 30 ° С з повертаємим рахунковим механізмом для зручного зчитування в будь-якому положенні. Лічильники забезпечені рахунковим механізмом, що має магнітний зв'язок з крильчатим пристроєм. Підвіска крильчатки - камені агатові ПАС або корундові ПКС. Матеріали деталей, що стикаються з проточною водою, виготовлені з поліпропілену 01020-16, не знижують якості води і стійкі до її впливу. Корпус - латунь ЛЦ40С. Ресурс - 12 років. Гарантія - 18 місяців з дня введення в експлуатацію. Лічильники води ЛК-15 стійкі до впливу магнітного поля напруженістю 50 - 100 мТл відповідно до умов ДСТУ 3580-97.
ТЕХНІЧНІ ДАНІ:
Діаметр умовного проходу Ду, мм: 15
Клас і робоче положення: BN / AV
Температура води, ° С: 5 - 30
Об'ємні витрати води м3 / год:
- мінімальний (Qmin) 0,03 / 0,06
- перехідний (Qt) 0,12 / 0,15
- номінальний (Qn) 1,5
- максимальний (Qmax) 3,0
Передавальний коефіцієнт (К), м3 / імп: 6,9228х10 (-6)
Ємність лічильного механізму, м3: 99999
Найменша ціна ділення рахункового механізму, м3: 0,0001
Кордон допустимої відносної похибки,%, в межах витрат:
- від Qmin (включно) до Qt: ± 5
- від Qt (включно) до Qmax: ± 2
Поріг чутливості, м3 / год., Не більше: 0,015
Втрата тиску при Qmax, МПа, не більше: 0,1
Підвіска крильчатки:
Камені агатові ПАС або корундові ПКС, шт .: 7
Габаритні розміри, не більше:
- довжина (без перехідника), мм: 110
- довжина з монтажними штуцерами, мм: 190
- ширина, мм: 80
- висота, мм: 85
Номінальний діаметр нарізного сполучення: G3 / 4-В
маса, кг
- лічильника: 0.65
- лічильника з монтажним комплектом: 1.0
